今天來介紹雙管板與單管板換熱器的區別。雙管板換熱器是在換熱器一端設有一定間隙的兩塊管板或相當于有一定間隙的兩塊管板的換熱器。在換熱管端部有一塊管板，稱為外側管板，也就是管程管板，兼作設備法蘭，與換熱管及管箱法蘭相連接。在距換熱管端部較近的位置還有一塊管板，稱為內側管板，即殼程管板，與換熱管及殼程相連接。

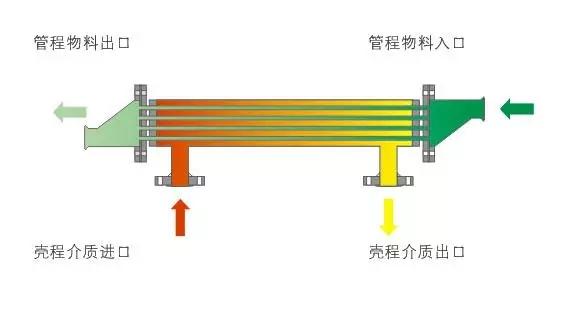

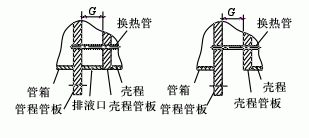

外側管板與內側管板之間有一定的距離，這部分空間可以用一個短節跟外界隔離開，組成一個不承受壓力的隔離腔；也可以是一個敞開的結構。
01雙管板換熱器的應用
在實際操作中，雙管板換熱器一般用于以下兩種場合：一種是絕對防止管殼程間介質混串的場合，例如，對殼程走水、管程走氯氣或氯化物的換熱器。⑦管程和殼程介質相混合后，引起產品污染或產品質量下降。

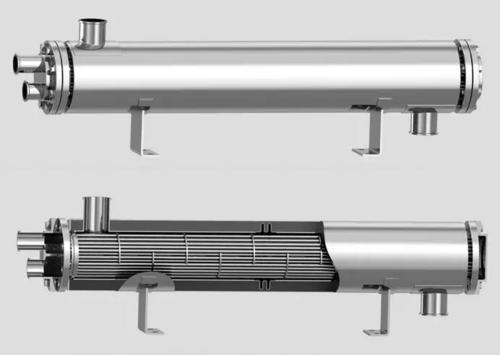

02雙管板與單管板換熱器比較
雙管板換熱器采用固定管板結構，管束不能抽出清洗，單管板換熱器可采用多種結構型式，管束可以抽出清洗。對于溫差較大的雙管板換熱器，簡體上可加裝波紋膨脹節；而單管板換熱器除可考慮簡體上加裝波紋膨脹節外，常采用浮頭或U型管型式來補償。
對于雙管板換熱器，存在二種設計理念的認識：一種認為雙管板換熱器用于絕對防止管殼程間介質混串的場合，設計在內外管板之間空腔上加裝排液倒淋閥，供日常觀察和內管板發生泄漏時排放，使得管殼程介質切實被內外二層管板隔離。這是采用雙管板結構型式的主要目的。
另一種認為雙管板換熱器可用于管殼程間介質壓差很大的場合，設計在內外管板之間的空腔中加入一種介質，來減小管殼程間介質的壓差。這和一般單管板換熱器一樣，不能絕對保證外管板上管口不發生泄漏。
03雙管板與單管板換熱器使用上比較
單管板換熱器最常見。在使用中除經常出現墊片螺栓法蘭接頭密封泄漏外，還會出現管板上的管口泄漏，以及焊接裂紋等。單管板換熱器管板上的管口泄漏大部分出現在焊接收弧處。焊接收弧時氣體未放干凈，有砂眼。
雙管板換熱器具有內外雙層管板，如果內管板管口泄漏，還有外管板防護。
單管板換熱器焊接裂紋常出現在換熱器簡體大法蘭盤錐體小端與簡體結合部。這里出現問題的主要原因，一是大法蘭盤錐體小端與簡體結合部應力大；二是幾何尺寸和形狀突變，容易埋藏缺陷。
雙管板換熱器簡體大法蘭盤錐體小端與筒體結合部位于內外管板間形成的空腔外邊上，空腔中無介質或介質壓力很小。受力狀況好于單管板換熱器。
另外，雙管板換熱器壓力試驗要打4遍壓(管程、兩內管板之間的殼程、兩側內外管板之間的腔體)，單管板換器壓力試驗要打2～3遍壓(管程、殼程或管程、殼程、小浮頭)。
04雙管板與單管板換熱器制造的比較
雙管板換熱器設計要求采取強度焊+強度脹，推薦采用液壓脹管法。單管板換熱器一般設計要求采用強度焊+貼脹，采用機械脹管或手工脹管即可。
